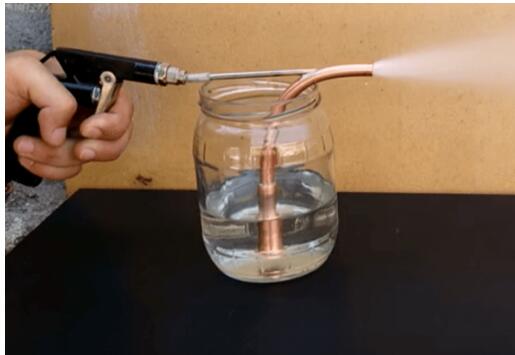

在冷水機組的管路系統中，我們經常看到有一個類似三通的結構，其工作原理也很簡單，利用的就是伯努利原理：在水流或氣流里，如果速度小，壓強就大；如果速度大，壓強就小”。我們稱之為“伯努利原理”。從能量守恒的原理也很容易理解，就是速度能和壓力能的相互轉換楊。

在冷水機組中我們知道，對于油潤滑的壓縮機，油不可避免的會慢慢跑到冷媒系統中，如果不對油進行回收，那么很快壓縮機油系統的油將會不足，導致機組故障，尤其是螺桿機，由于噴油量更大，因此回油系統的可靠性更為重要。為此對于含油的冷水機組，需要采用回油系統保證整個機組可靠運行，通常采用的都是文丘里噴管回油。

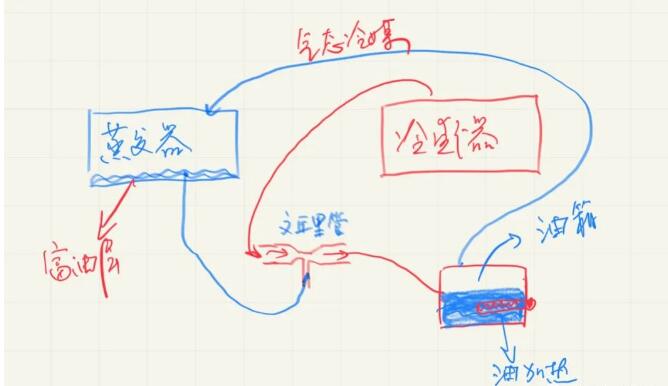

其工作原理也很簡單，利用來自冷凝器或者壓縮機排氣口的一小部分高壓氣態冷媒作為動力源，當該高壓氣體流經文丘里管喉部時，由于流通面積降低，根據伯努利原理，該處的壓力會降低到蒸發器壓力以下，此時蒸發器中的富油冷媒會在壓差的驅動下被引射到油箱，在油箱該富油冷媒會被高溫氣態冷媒或者電加熱器加熱，從而實現油提純，蒸發后的氣態冷媒會進入蒸發器中，從而完成整個回油過程。

從上圖可以看出，要使整個系統能夠正常工作，有以下幾個關鍵點要注意：

1. 取油口位置。 取油口位于蒸發器液面的位置，主要是任何油順著冷媒循環系統，最終會在低壓側聚集，也就是蒸發器，此外由于油的密度略低于冷媒，因此通常油會浮在頁面上方，因此取油口通常布置在液位附近。對于不同類型的蒸發器，其液位高度也會不一樣，比如對于滿液式蒸發器，液位較高，取油口位于蒸發器中部；而對于降膜式蒸發器，由于液位較低，因此取油口往往位于蒸發器底部。

2. 回油壓差。從原理可知，要使得文丘里管能夠正常工作，需要維持冷凝器和蒸發器具有足夠的壓差，否則作為動力源的高壓氣體在噴管喉部的流速將會過低，從而不能建立足夠的負壓，導致不能引射回油。
